Identifikasi Personal Computer "PC"

Identifikasi Personal Computer “PC”

“computer” secara bahasa berasal dari kata bahasa Inggris yaitu “to comput” yang artinya adalah menghitung. Jadi komputer adalah alat yang digunakan untuk melakukan pengolahan data atau perhitungan.

Personal Computer atau PC adalah perangkat komputer yang biasa digunakan perorangan. PC pada umumnya digunakan di rumah, pusat perbelanjaan maupun di kantor untuk kebutuhan pribadi dan perusahaan.

Fungsi utama PC adalah mengolah data input (masuk) dan menghasilkan output (keluar) berupa data sesuai dengan keinginan pengguna (user).

Komponen PC "Hardware"

1.      Casing

Merek : enlight EN-4119

Fungsi : melindungi perangkat-perangkat keras didalamnya dari gangguan eksternal. Umumnya berbentuk kotak dengan lebar 30-40 cm, panjang 50-60 cm.

2.      Power Supplay

Merek : enlight 400 W

Fungsi : mengubah arus AC (Alternating Current) menjadi DC (Dirrect Current), sumber daya untuk piranti lainnya.

Konektor yang ada :

-

















   -     -20/24 pin ATX Motherboard (sumber utama motherboard).

-     - 4 pin 12v (P4) 8 pin 12v (EPS) : memberikan daya khusus kepada prosesor 12v P4, EPS untuk        motherboard server.

-      -  6 pin PCle : daya beberapa grapic card berbasis PCle, hanya PC di bidang multimedia, terutama video, dari 3 jalur +2v dan 3 jalur ground.

-       -  4 pin pheriperal power connector (molek) : memasok daya ke komponen hardware dalam casing.

-       -  Floppy (memasok ke floppy disk drive) : jalur molek (4jalur), floppy lebih kecil dari molek.

-   - HDD SATA : kepada harddisk (khusus komponen interSATA, contohnya : harddisk. Memiliki 3 tegangan : +3v, 3v, +5v, 5v.

Arti warna kabel konektor :

-         -  jingga : +33v                 -  coklat      : +33v

-         -  merah  : +5v                  -  ungu        : +5v standby

-         -  kuning : +12v                -  abu-abu  : power good

-         -  biru      : -12v                 -  hijau        : power on

-          - putih    : -5v                   -  hitam      : ground

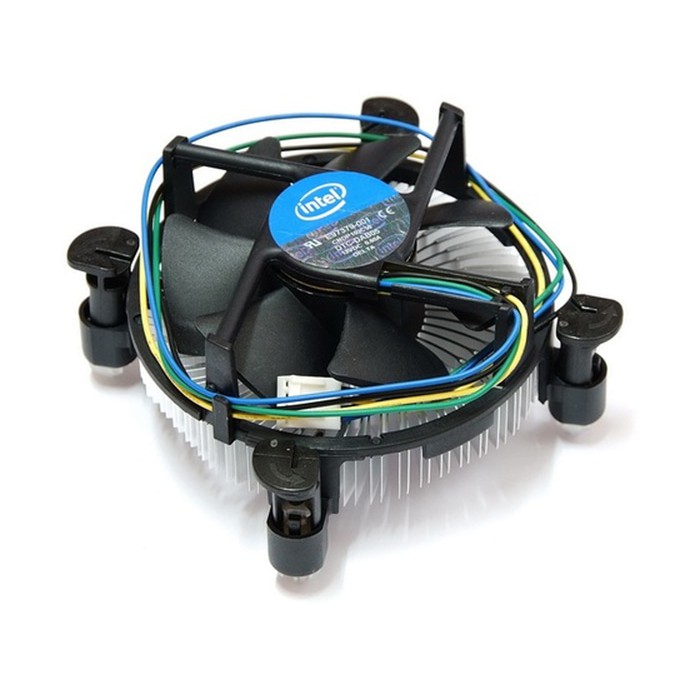

3.      Processor & kipas processor “Heatsink”

Merek processor : Intel

Fungsi processor : komponen utama/otak komputer, mengontrol dan mengolah perintah yang masuk kemudian dikeluarkan berupa output.



Merek kipas processor : P/N : HS.P300L.001CE

Fungsi kipas processor : mengeluarkan panas dan menggantinya dengan udara segar ke dalam sistem terhadap processor.

4.      RAM (Random Access Memory)



Merek : RC MEMORY

Jenis : PC4300 DDR2 (512MB CL4)

Fungsi : menyimpan data secara sementara

5.      Expansi card

-VGA (Vidio Grapic Adapter) : mengolah data grafis ditampilkan ke monitor

















-Modem : mengubah sinyal digital menjadi sinyal analog, dan sebaliknya, sehingga tersambung ke internet.

-WLAN Card/ LAN Card (Wireless Local Area Network) :  Kartu jaringan komputer yang menggunakan gelombang radio sebagai alat/media transmisi data “nirkabel”. LAN merupakan jaringan yang menghubungkan kompter dengan komputer lainnya, kecepatannya lebih cepat dari WLAN.

-Audio Card : Mengolah audio pada sistem

6.      Motherboard

Merek : Lenovo Rev V1.0

Fungsi :

-Socket processor : (merek ; Intel seri Mc 06 E 8400 inter core TN2 DUO) menghubungkan motherboard dengan CPU (Central Processing Unit). Menggunakan array pin grid (PGA).

-Slot RAM : Untuk memasang memory RAM computer

-Chip Shet : (merek ; SMSC seri sch5617-NS) kumpulan chip-chip dan IC untuk mengontrol proses input output.

-Baterai CMOS : memberi tenaga pada motherboard dalam mengenali konfigurasi yang terpasang, baterai oleh BIS untuk tetap akhtif meskipun listrik dimatikan (fungsi jam serta menyimpan settingan Bios).

-Konektor untuk supplay

-konektor untuk kipas, kipas menempel di casing untuk pendingin dalam piranti PC supaya sistem tetap stabil (merek ; ehentai model 22 12025SH, DC 12v).

-BIOS : Memory permanen, tempat tersimpannya data penanggalan serta pengaturan dari komponen computer.

-Header : menghubungkan front panel

-Slot SATA dan Slot IDE : Menghubungkan Disk Drive (Harddisk/Optical Drive jenis SATA dan IDE)

-Slot Expansi : untuk kartu tambahan, yang umum (ISA, PCI, AGPl, perangkat tambahan ; video card I/O card, sound card).

-Port Input/Output (I/O) : saluran yang menghubungkan perangkat I/O dengan sebuah computer.

              ->port parallel : port komunikasi dari komunikasi dari computer yang datanya dikirim

                 dengan sistem paralel, 8 bit 200 kb/s, digunakan pada hardware (scanner dan

                 proyektor).

              ->port serial (COM1 : 9 pin, COM2 : 25 pin)

              ->port ps/2 : untuk menghubungkan keyboard “hijau” dan mouse “ungu”.

              ->port USB (Universal Unit Bus): menghubungkan flashdisk, mouse USB, keyboard USB.

              ->port VGA : atas  3 baris, 15 pin betina untukmenghubungkan VGA Card ke monitor

              ->port audio : merah muda “mic.in/digital I/O jack”, biru “line.in jack”, hijau ”line.out

                 jack”.

-Front Panel : sekumpulan kabel yang berfungsi untuk menghubungkan bagian dari front panel

              ->kabel HDD : Menyalakan lampu Hard Disk Drive yang sedang bekerja

              ->kabel power LED : menghidupkan lampu LED

              ->kabel reset : menghubungkan dengan tombol restart yang ada di casing

              ->kabel power SW : menghubungkan tombol power yang ada pada casing

7.      HDD & Kabe Data “ Hard Disk Drive”

Fungsi : menyimpan data (sistem operasi)

Kabel data : Kabel ATA (26AW6 E1189529) untuk menghubungkan HDD dengan motherboard, Kabel HDD SATA dari power supplay.



8.      ODD & Kabel Data “Optical Disk Drive)

Fungsi : pemutar CD/ kaset sehingga dapat ditampilkan pada monitor.

Kabel data : Kabel ATA (26AW6 E1189529) untuk menghubungkan HDD dengan motherboard, Kabel HDD SATA dari power supplay.



9.      FDD & Kabel Data “Floppy Disk Drive”

Merek : SONY seri M PF 920

Fungsi : menyimpan data maksimal 1,44 MB

Kabel Data : Kabel ATA/IDE “Integrated Drive Electronics” menghubungkan floppy dengan motherboard.
