Subnetting Using VLSM Method



Tugas Subnetting Using VLSM Method

Sebuah perusahaan swasta memiliki 5 divisi yang masing :

• Divisi HRD membutuh 14 user

• Divisi Marketing membutuhkan 28 user

• Divisi Financial membutuhkan 18 user

• Divisi Teknisi Gangguan membutuhkan 90 user

• Divisi Operator dan Adminitrasi membutuhkan 20 user

Desain IP Address Jaringan tersebut dengan menggunakan metode VLSM

Penyelesaian :

-       Totalkan semua user yang diperlukan (170 user), maka jaringannya /24 (254 user), sehingga nanti ada 254-170=84 user yang tersisa



-       Selesaikan pada divisi yang memiliki kebutuhan dari yang terbesar terlebih dahulu, yaitu; Teknisi gangguan (90 user)

Marketing (28 user)

Operator dan Administrasi (20 user)

Finacial (18 user)

HRD (14 user)



-       Teknisi Gangguan (90 user), maka jaringannya /25 (128-2=126 user)

Subnet mask = 255.255.255.128



-       Marketing (28 user), maka jaringannya /27 (32-2=30 user)

Subnet mask = 255.255.255.240



-       Operator dan Administrasi (20 user), maka jaringannya /27 (32-2=30 user)

Subnet mask = 255.255.255.224



-       Finacial (18 user), maka jaringannya /27 (32-2=30 user)

Subnet mask = 255.255.255.224



-       HRD (14 user), maka jaringannya /28 (16-2=14 user)

Subnet mask = 255.255.255.240

Tabel rincian :

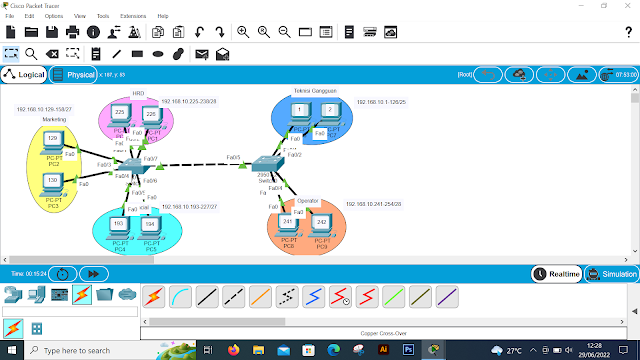

Topologi :



Topologi :

-       Siapkan 5 divisi (segment), yang terdiri sebagai contoh memiliki 2 PC pada masing-masing divisi, lalu hubungkan setiap divisi dengan 2 Switch.



-       Lalu beri keterangan pada setiap divisi dan jangkauan IP user dan IP user pada PC, serta beri sketsa warna yang berbeda pada setiap PC



-       Hubungkan PC dengan Switch menggunakan kabel Straight-over (karena perangkat tidak sejenis), dan hubungkan antar Switch dengan kabel Cross-over (karena perangkat sejenis)



-       Masukkan IP Address dan Subnet Mask pada setiap PC tergantung dimana divisinya

-       Uji coba pada command promt  apakah sesama host pada 1 subenet bisa terhubung, dan apakah host pada subnet 1 bisa terhubung dengan subnet lainnya?

-       Antar host yang berada pada 1 subnet bisa saling terhubung satu sama lain, akan tetapi host pada 1 subnet tidak bisa terhubung dengan host lainnya, karena sudah diberi sekat antara subnet tersebut.
